Hidrolik sabitleme ayağı monteli araçlar; çalışırken sallanmaması, yük altında stabil kalması veya iç ekipman titreşimini engellemek amacıyla kullanılan özel tadilatlı araçlardır. Bu sistem genelde panelvan, kamyonet veya orta sınıf kamyonlara sonradan eklenir. Amaç, aracı park konumunda zemine “oturtarak” tekerleklerden yükü almak ve çalışma güvenliğini artırmaktır. Tadilat sonrası bu ekipman hem ağırlık hem dış ölçü açısından projede doğru işlenmelidir.
Hidrolik Sabitleme Ayağı Montajı Tadilat Projeleri
Hidrolik Sabitleme Ayağı Montajı Tadilat Projeleri
- Kasım 24, 2025
- Yayınlayan: Proa Mühendislik
Yorum yapılmamış
Hidrolik ayak aracı kaldırmaz; yükü tekerden zemine taşır. Bunu anlamayan usta, şasiyi kırar.
Hidrolik sabitleme ayakları; sondaj araçları, mobil sağlık kabinleri, karavanlar, mobil atölyeler, jeneratör taşıyıcı panelvanlar, küçük vinç destekli araçlar gibi “çalışma sırasında mutlak stabil durması gereken” araçlarda kullanılır. Sistem; hidrolik pompa (PTO, elektrikli pompa veya bağımsız güç ünitesi), valf grubu, silindir ve ayak pabucu kombinasyonuyla yürür. Ayak zemine basar, teker üzerindeki yükü alır ve aracı dengede tutar. Projede şasiye zarar vermeyecek montaj yöntemi, kapalı konum dış ölçüsü ve ayak ağırlığının dingillere dağılımı mutlaka doğru verilmelidir. Sahada en yaygın sorun hatalı montaj, yanlış ölçü ve ayak açık unutulmasıdır; proje bu riskleri minimize edecek netlikte hazırlanmalıdır.
Dikkat Edilmesi Gereken Hususlar
Aracın kapalı konum dış ölçüsü (genişlik/yükseklik) ayak montajından sonra tekrar ölçülüp projeye yazılmalıdır.
Ayaklar kapalı haldeyken yola, lastiğe, çamurluğa, fren hortumlarına temas riski olmamalıdır.
Montaj plakası, şasiye zarar vermeyecek şekilde tasarlanmalı; proje raporunda “şasiye zarar vermeyecek yöntemle bağlanmıştır” notu bulunmalıdır.
Ayak ağırlığı + hidrolik grup ağırlığı dingil hesabına eklenmeli, dağılım limit içinde kalmalıdır.
Ayaklar açıkken araç kesinlikle hareket ettirilmemeli — bu genelde kullanıcı hatasıdır; projede kısa kullanım notu yazılabilir.
Hidrolik hortumların ezilme, sürtme veya ısı kaynaklarıyla teması engellenmiş olmalıdır.

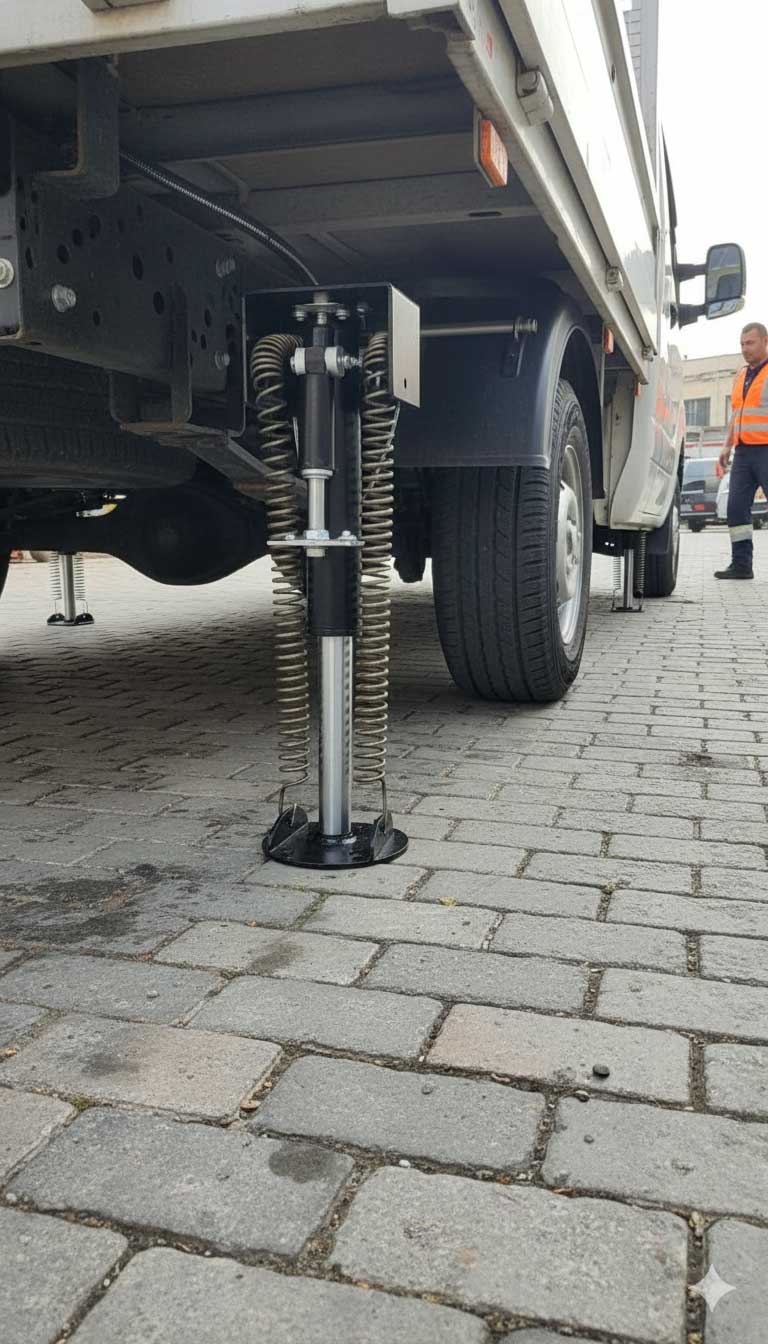

Panelvanlarda tavan yapısı zayıf olduğundan, arka şasi bölgesine montaj tercih edilmelidir.
Bilinmesi Gerekenler
Bu tadilat AİTM kapsamında üst yapı ekleme sınıfındadır; araç kategorisi değişmez.
Sistem tanımı projede “Hidrolik sabitleme/destek ayağı” olarak geçer; marka/model zorunlu değildir.
Hidrolik güç kaynağı (PTO/elektrikli pompa) varsa, sadece varlığı belirtilir; CE seviyesinde teknik şema istenmez.
Tadilat sonrası araç fren, aydınlatma, yan koruma, arka koruma gibi tip onaylı ekipmanlarını etkilememelidir.
Ayak pabucu (pad) zemine yeterli yüzey alanıyla basmalıdır; bu durum çizimde temel geometrik olarak gösterilir.
Ayaklar aracın yan tarafına montajlıysa, dışa taşma kapalı halde 250 mm sınırını aşmamalıdır (TSE saha dikkat noktası).
Kullanım amacı projede tek satır açık yazılmalıdır: “Araç, çalışma sırasında stabil durması için hidrolik ayakla donatılmıştır.”
Sıkça Sorulan Sorular
Evet, bakar. Ayak montajı sonrası araç bir tarafa yatıyorsa bu “sağ/sol yük dağılımı bozuk” demektir. Dingil hesabında tolerans aşılırsa proje döner.
Kullanım amacına göre değişir. Sadece arka tarafta işlem yapılıyorsa (ör. jeneratör, kompresör) 2 ayak yeterlidir. Ama platform/atölye tipinde yan çalışma varsa 4 ayak önerilir.
Hayır. TSE, güç kaynağına değil “çalışma güvenliğine ve montaja” bakar. Pompanın sabitlenmesi ve kablo/boru güzergâhı düzgün olmalı
Normal değildir. Amaç tekeri tamamen kaldırmak değil, yükü ayaklara dengelemek. Aşırı kaldırma şasiye ters yük bindirir ve TSE bunu riskli görür.
Evet, en sık yaşanan kazalardan biridir. Ayak kapalı konum sensörü zorunlu değil, ama montajcıların çoğu koruma sacı ve uyarı etiketi ekler. Projede kısa not geçmek yeterlidir.
Kapalı konumda aracın genişliği değiştiyse ölçü güncellenmelidir. 12 m kuralı burada geçerli değil; genişlik sınırı önemlidir. Aşırı taşma olursa red gelebilir.
Proje geçer, çünkü bu saha ekipmanı. Ama kullanıcıya büyük pabuç tavsiye edilir. Teknik resimde pabuç ölçüsü şart değildir, sistemin kendisi çizilir.
⭐ Teknik Mantık: Sistem Nasıl Çalışıyor?
Hidrolik sabitleme ayakları basit gibi görünse de araç geometrisini doğrudan etkileyen ağır ekipmanlardır. Yanlış yerleştirilmiş bir ayak hem şasiye yük bindirir hem de kullanım sırasında aracı dengesiz kılar. Tadilat projesinin görevi, sistemi detay çizimine boğmak değil, kritik noktaları netleştirmektir: kapalı konum ölçüsü, ağırlık hesabı ve montaj noktası açıklığı. Bu üç unsur doğruysa, sistem genelde sorunsuz kabul edilir.

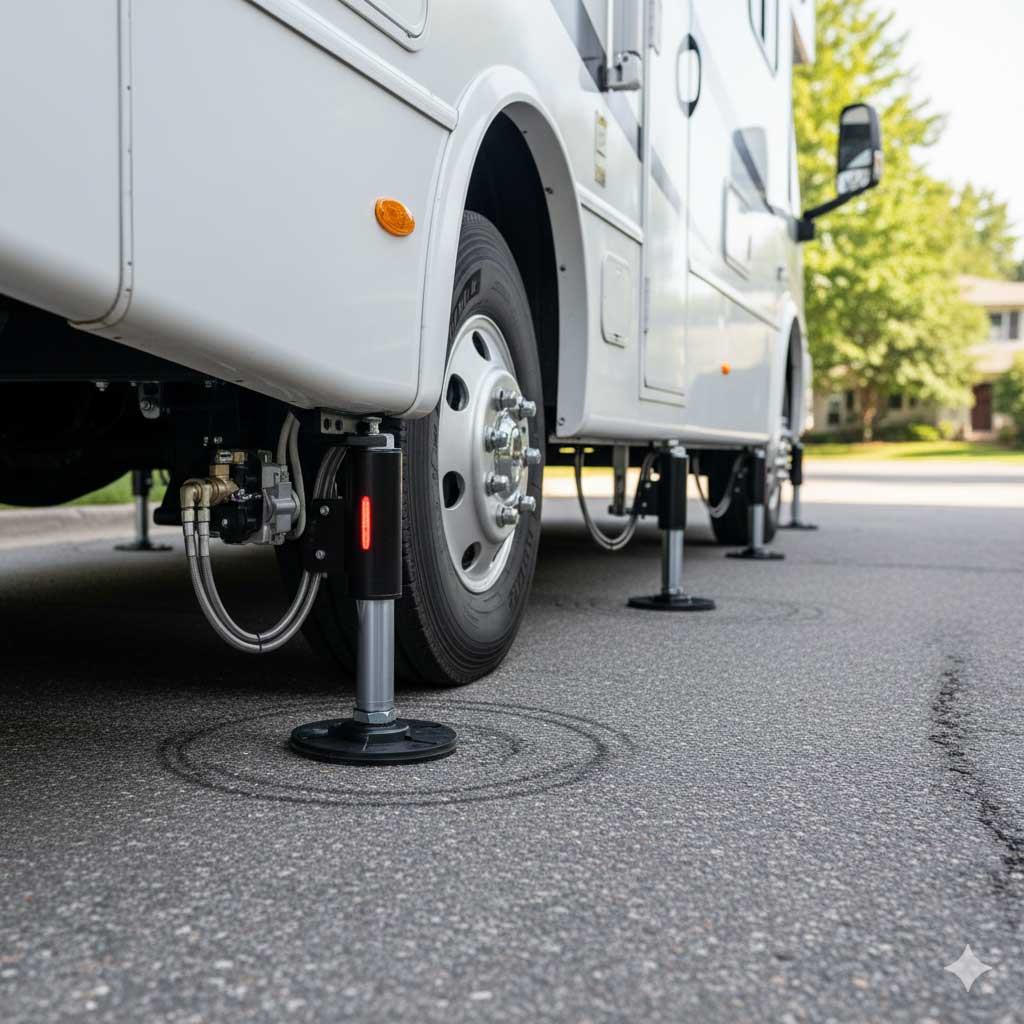

Hidrolik sabitleme ayağı sistemi temelde dört ana bölümden oluşur: hidrolik pompa, valf grubu, silindir (yayvan veya teleskopik) ve pabuç. Araç park edildiğinde operatör kontrol paneli üzerinden ayakları devreye alır; pompa basınç üretir, valfler akışı yönlendirir ve silindir aşağı doğru hareket ederek zemine basar. Tekerlere binen ağırlığın bir kısmı ayaklara aktarılır, böylece araç hem yatay hem dikey yönde sabitlenmiş olur.
Sistem tamamen kaldırma amaçlı değildir; yanlış yapılan uygulamalarda ayak tekeri tamamen yerden keserse şasiye ters yük (reverse load) biner ve uzun vadede şasi çatlaklarına kadar gider. Doğru kullanımda amaç, tekerleklerin yükünün %30–60 kadarını ayaklara aktarmaktır.
Hortum güzergâhı da kritik bir konudur — hatalı döşenen hortum egzoza yakın geçerse ısıdan şişer, hareketli parçaya yakın geçerse sürtünmeden aşınır, hidrolik yağ kaçağı meydana gelir. Valf bloğunun geri dönüş hattı kısa tutulmalı, silindirlerin iniş hızı kontrollü olmalıdır; ani düşüş hidrolik darbeye sebep olur.

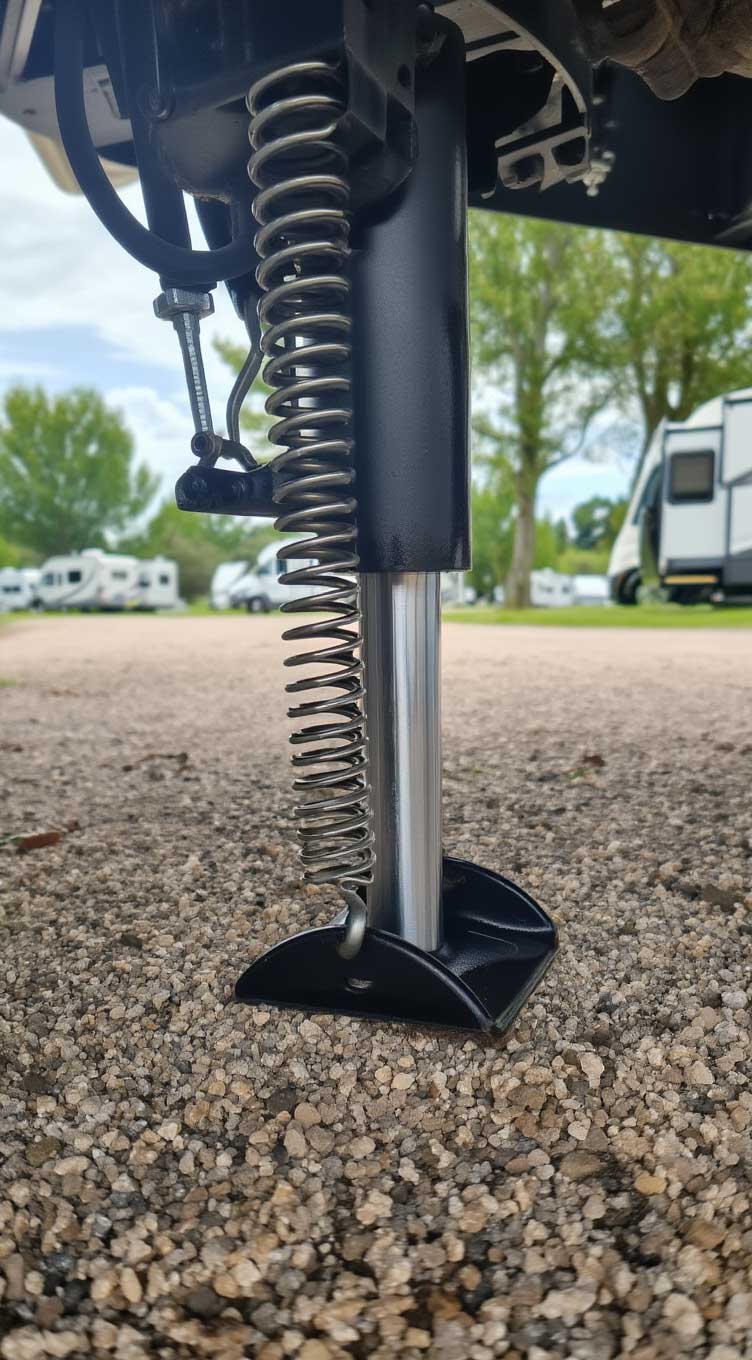

Pabuç (pad) tasarımı zemine göre seçilir:
– Beton zemin için düz yüzeyli pad
– Toprak/şantiye için geniş yüzeyli destek pad
– Eğimli zeminde, pabuç ayar açısı büyük önem taşır (yan yük riskini azaltmak için)

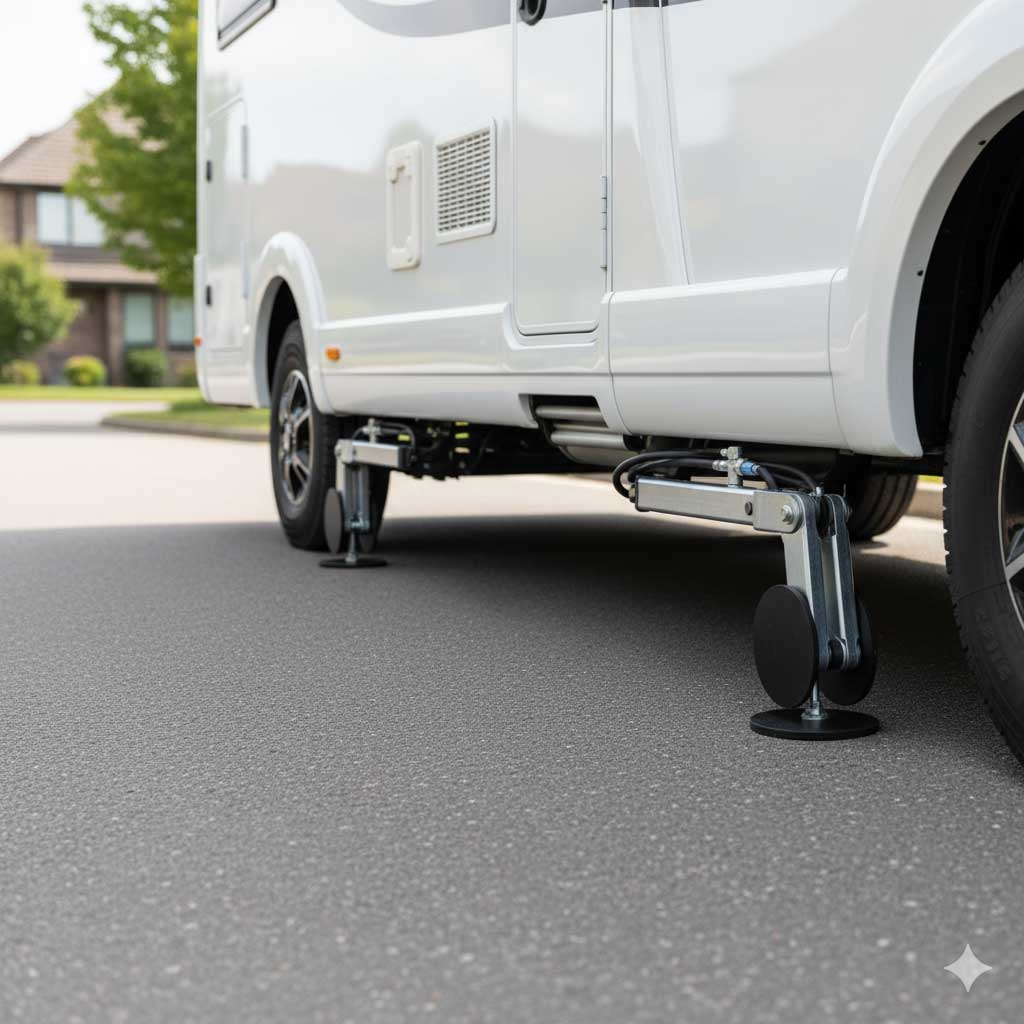

Ayakların açıyla montajlanması da (dışa 3–5°) stabilite açısından önemlidir; bu sayede düşey yük daha sağlıklı taşınır ve “side-load” riski azalır.
Ayak kapalı konumda 5 cm fazla taşsa TSE ölçüden döndürür; açık konumun hiçbir hükmü yoktur.

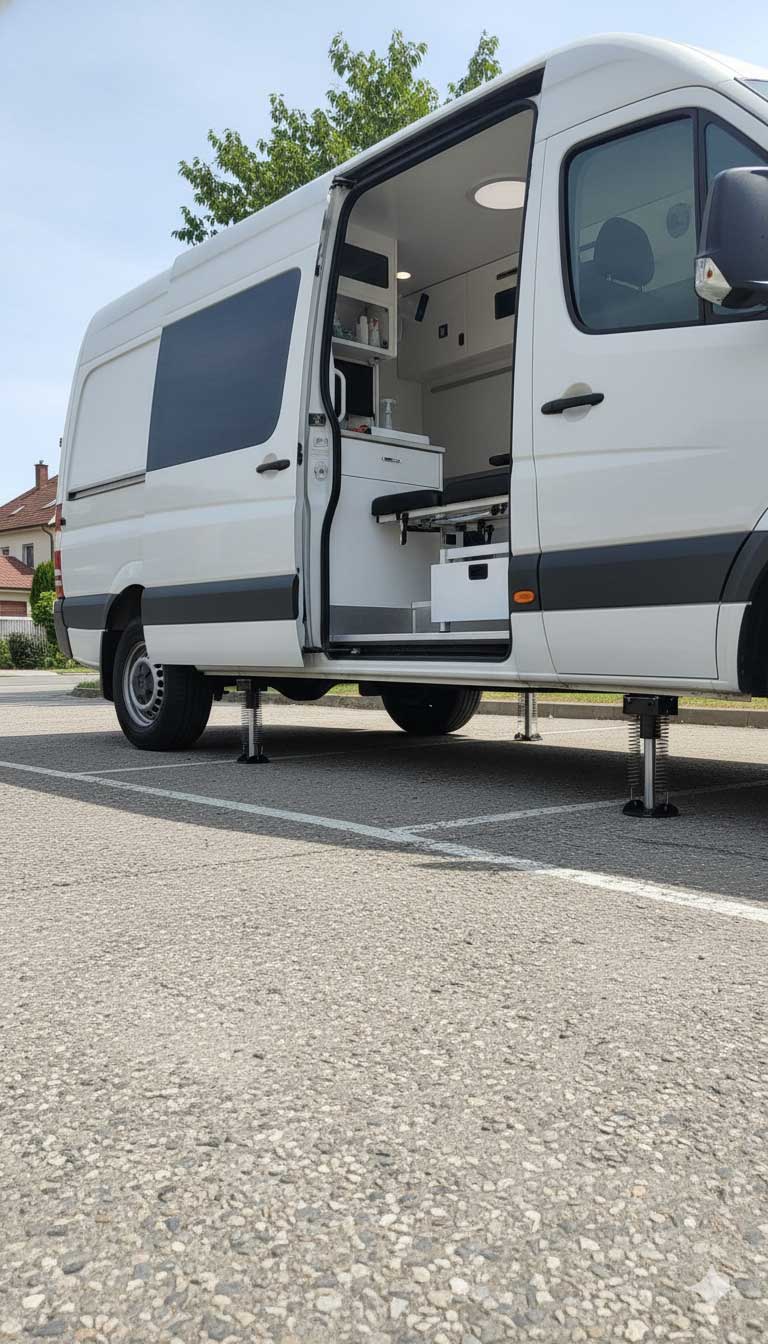

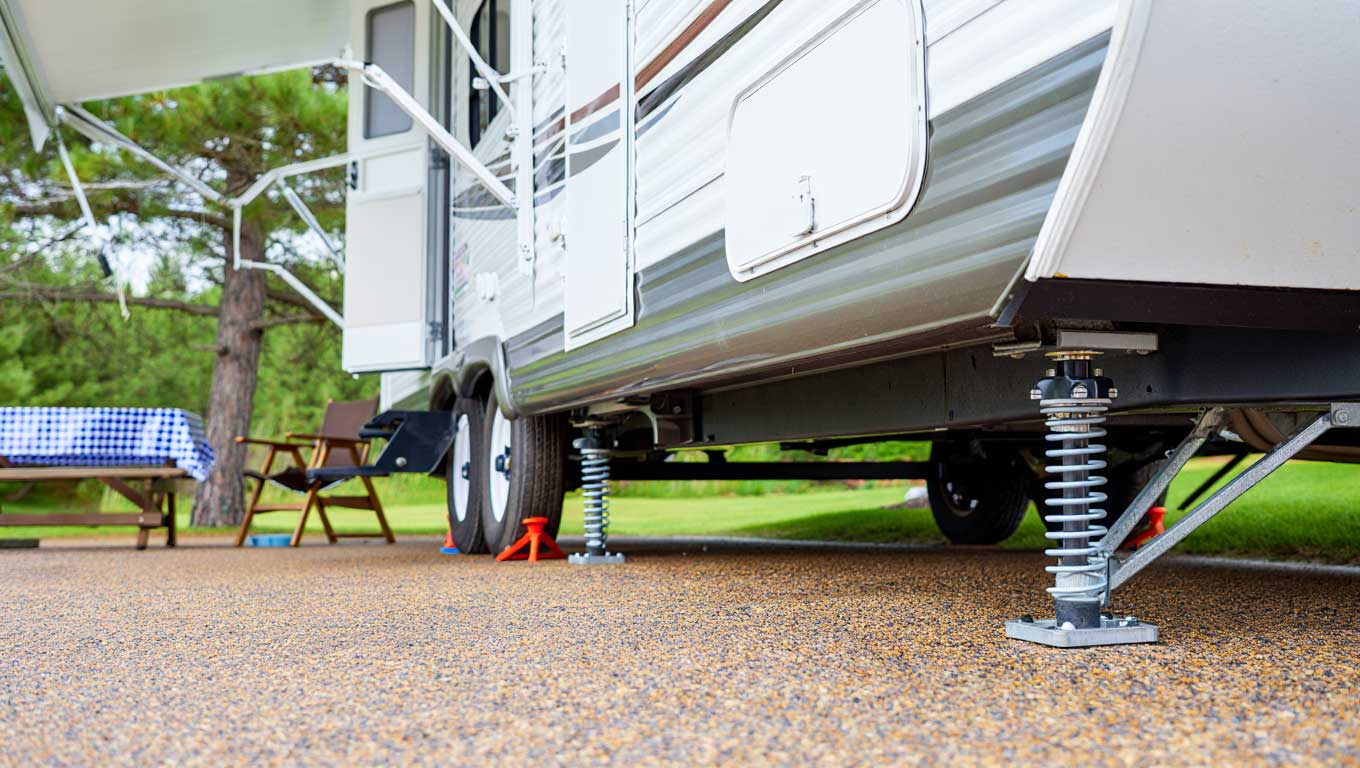

Hidrolik sabitleme ayakları, Türkiye’de en çok mobil atölye araçları, kompresör monteli araçlar, mobil muayene/kalibrasyon araçları, karavanlar, gezi sağlık tarama araçları, jeneratör taşıyan panelvanlar, küçük sondaj araçları, düşük kapasiteli vinç destekli kamyonlar ve mesnetli iş makineleri tarafından kullanılır. Bu sistemler özellikle şehir içi dar alan operasyonlarında ve şantiye zemini bozuk sahalarda araç stabilitesi sağlamak için tercih edilir. Çalışma sırasında titreşimi kesmesi sayesinde hem ekipmanı korur hem operatör güvenliğini artırır.
Avantajları arasında; aracın manuel payandalara göre çok daha hızlı stabil konuma geçmesi, teker üzerinde sallanma/titreşim riskini neredeyse sıfırlaması ve kapalı konumda kompakt şekilde korunması bulunur. Dezavantajları ise toplam ağırlığa ek yük bindirmesi, hidrolik hortum bakım ihtiyacı ve yanlış montaj yapılırsa şasiye ters moment yüklemesidir. Türkiye’de en çok tercih edilen sistemler; Hidroefe, AL-KO HY4, Kobilift, Gökçelik kompakt ayaklar ve karavan tarafında Lippert tarzı evrensel modellerdir.
Kullanıcıların seçim kriteri; ayakların kapasitesi, kapalı konum genişliği, silindir çapı, pabuç yapısı, servis ağının yaygınlığı ve aracın alt yapısına göre montaj kolaylığıdır. Özellikle panelvanlarda şasi yapısı daha zayıf olduğu için montaj yeri doğru seçilmezse sistem uzun vadede şasi bükülmesine bile sebep olabilir; bu yüzden doğru marka-model seçimi kritik önemdedir.
