Araç üstü sabit vinç sistemleriyle donatılmış, yükleme ve kaldırma işlerinde kullanılan vinç kamyonları, sahada inşaat, şantiye, orman, enerji ve nakliye sektörlerinin bel kemiğidir. Tadilat projelerinde bu araçların hem taşıma aracı hem de iş makinesi özellikleri dikkate alınmalıdır.

Şasiye doğrudan montaj yerine alt-şasi kullanmak; yükü yaymak ve titreşimleri absorbe etmek için en güvenli yoldur.

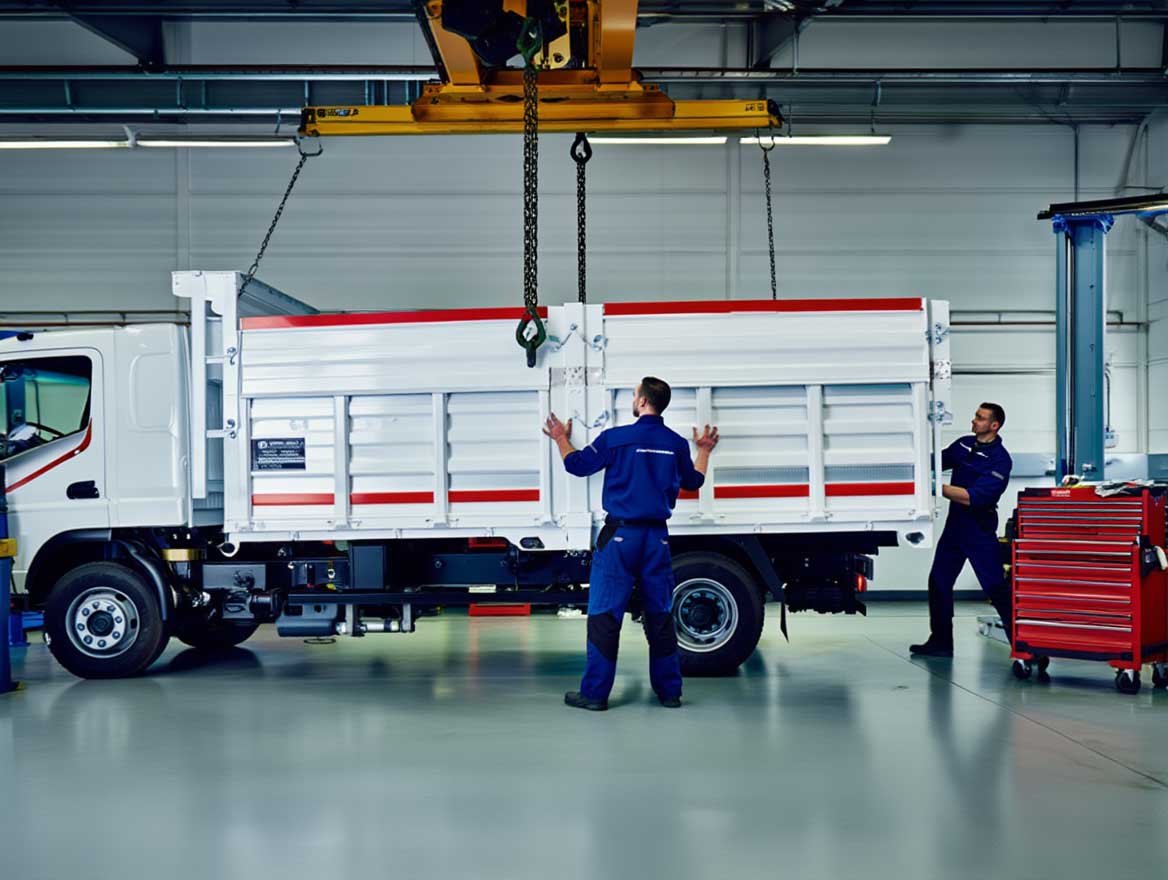

Yapılan işlem genellikle sabit kasa kamyon üzerine vinç montajı şeklindedir. Bu tür projeler, yalnızca vinç montajı değil; aynı zamanda şasi üzerindeki tüm yapısal etkilerin, hareketli parçaların ve hidrolik-elektrik sistemlerin detaylı analizini gerektirir. Projelendirme sürecinde, vinç tipi, maksimum kaldırma kapasitesi, bom uzunluğu, çalışma yarıçapı, dönüş açısı gibi teknik verilerin tamamı üretici kataloglarına göre net şekilde belirtilmelidir.

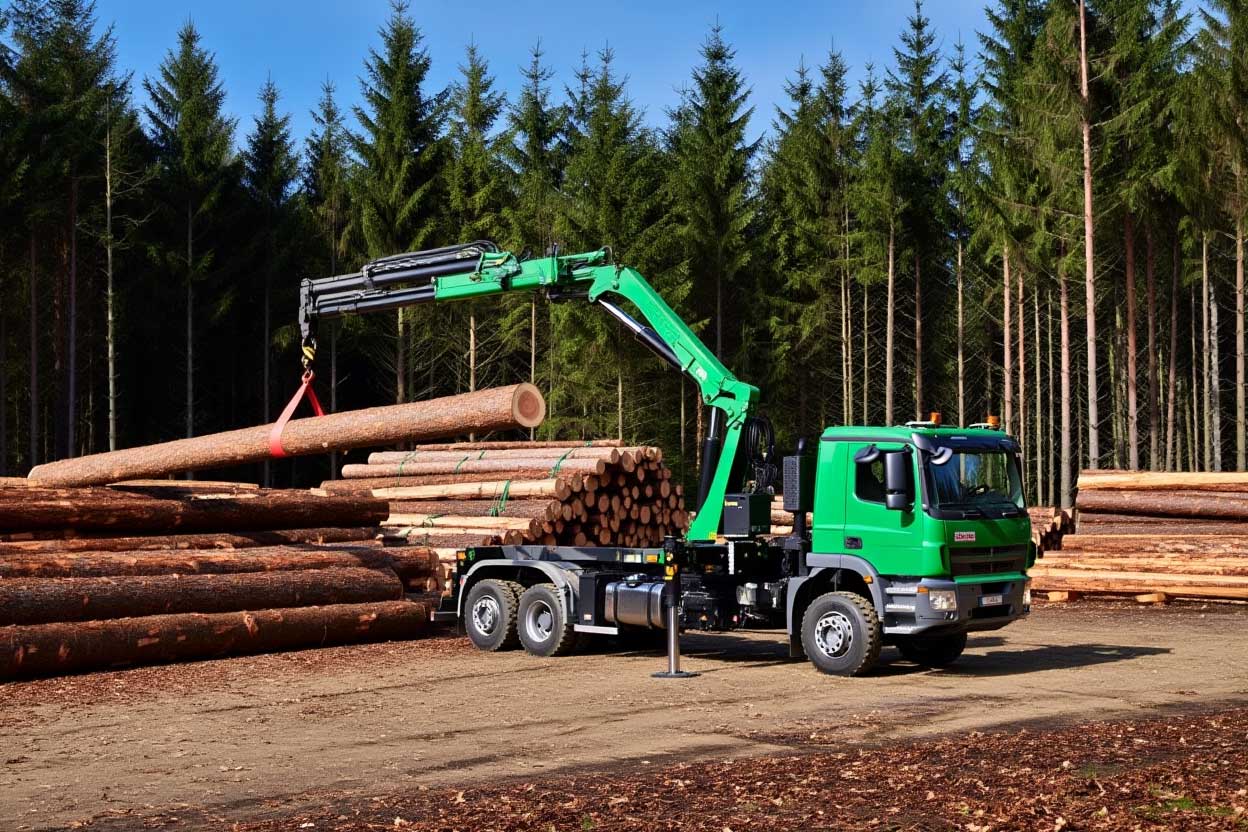

Ayrıca, vinç montajının şasi üzerindeki etkisi sadece statik yük açısından değil, dinamik yük, kaldıraç etkisi ve dengesizlik gibi faktörler de göz önünde bulundurularak analiz edilmelidir. Denge ayakları (stabilizer ayaklar) varsa, bunların konumu, yayılma açıklığı, yere basma alanı ve hidrolik kontrol mekanizması projede belirtilmelidir. Bu ayakların devrilmeye karşı koruma sağlayacak şekilde konumlandırılması ve kullanımı, sahada kritik bir güvenlik faktörüdür.

Vinç montajı yapılacak araçta PTO (Power Take-Off) sistemi mevcutsa, PTO üzerinden alınacak tahrikin güç çıkışı (Nm), devir sayısı (rpm) ve hidrolik güç ünitesiyle uyumluluğu dikkatle seçilmeli, hidrolik pompa ile vinç motoru arasındaki eşleşme teknik çizimlerde net olarak gösterilmelidir.

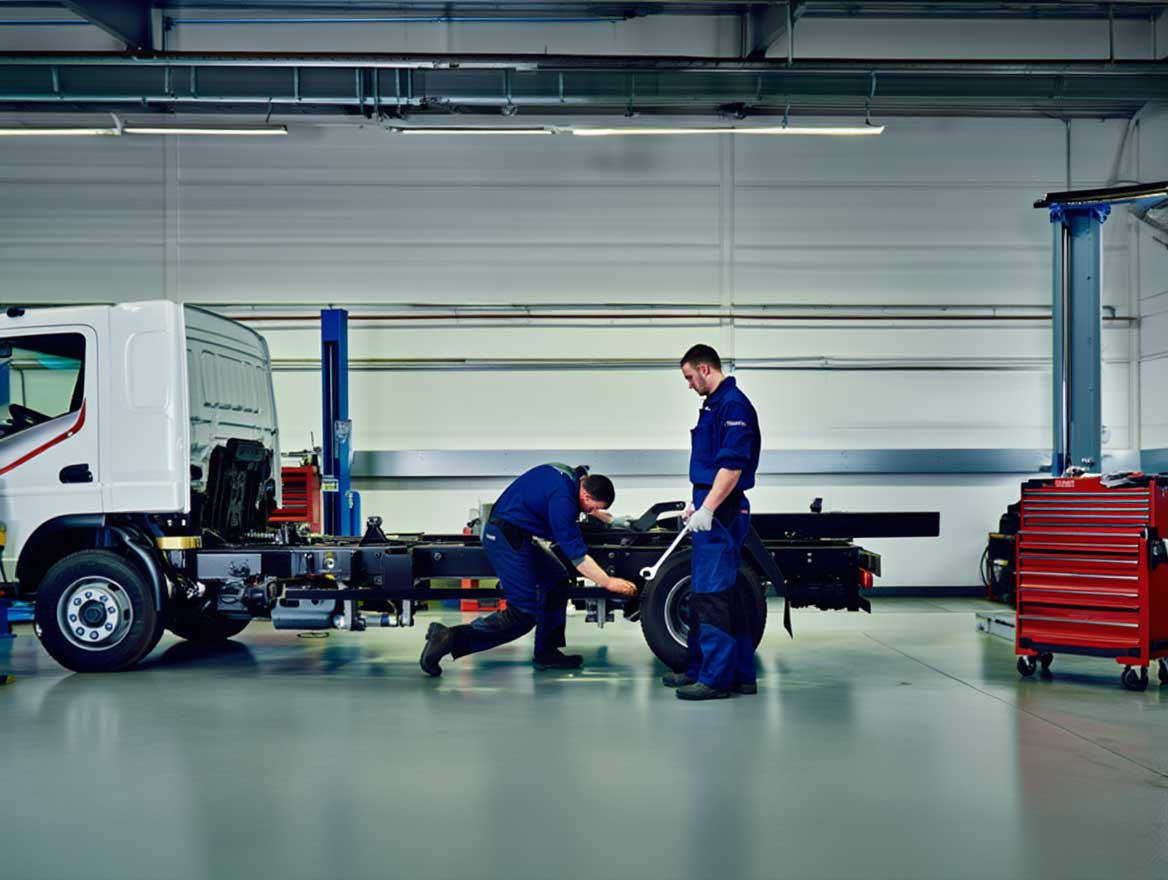

Şasinin delinmesi gerekiyorsa, bu deliklerin pozisyonları ve çapları teknik resimle belirlenmeli; takviye plakaları, cıvata sınıfları (ör. M12 – 8.8) ve sıkma torkları gibi montaj detayları da açıklanmalıdır. Aksi takdirde TSE, projeyi eksik veya güvensiz bulabilir. Her bileşenin yerleşimi ve etkisi, ön/arka dingil yük dağılımı tablosuna göre hesaplanarak, aracın toplam ağırlığı ve eksen yükleri içinde kalması sağlanmalıdır.

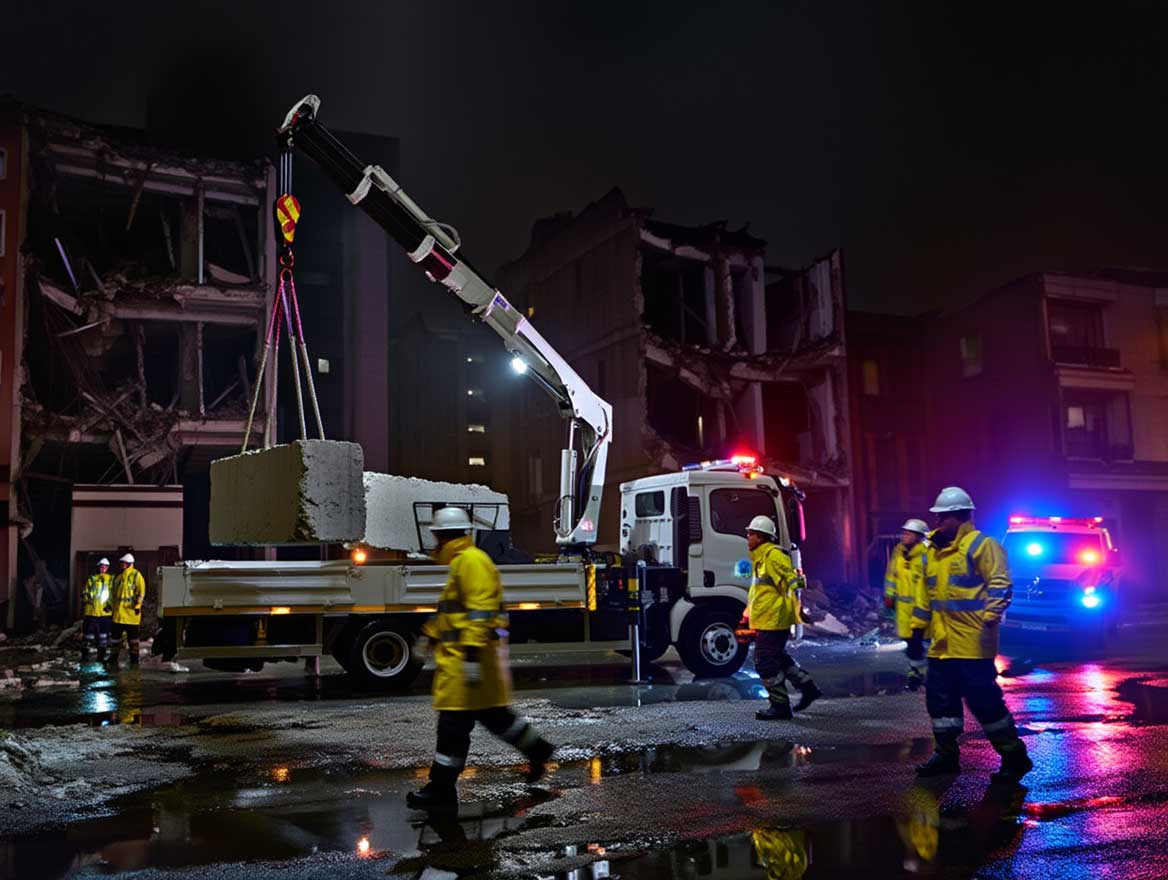

Son olarak, vinçli aracın operasyonel senaryosu (örneğin şehir içi bakım, direk dikimi, malzeme taşıma, iş makinelerine destek) da raporda açıklanmalı; sabit kasa sınırları, üstyapı yüksekliği ve vinç açık/kapalı konumlarının ruhsat ve AİTM belgelerinde nasıl sunulacağı netleştirilmelidir.

1. Tanımlar ve Hukuki Ayrım

Seyyar Vinç (Mobil Vinç):
Kendi başına hareket edebilen, şasi ve vinç ünitesi üretimden entegre olarak çıkan iş makineleridir.
Genelde 360° döner kule yapısı vardır. Karayolları Trafik Yönetmeliği’nde ve AİTM mevzuatında “seyyar iş makinesi” olarak geçer. Operatör kabini çoğu zaman ayrıdır.

❗ Örnekler: Liebherr, Grove, Tadano gibi markaların tek parça vinç araçları.

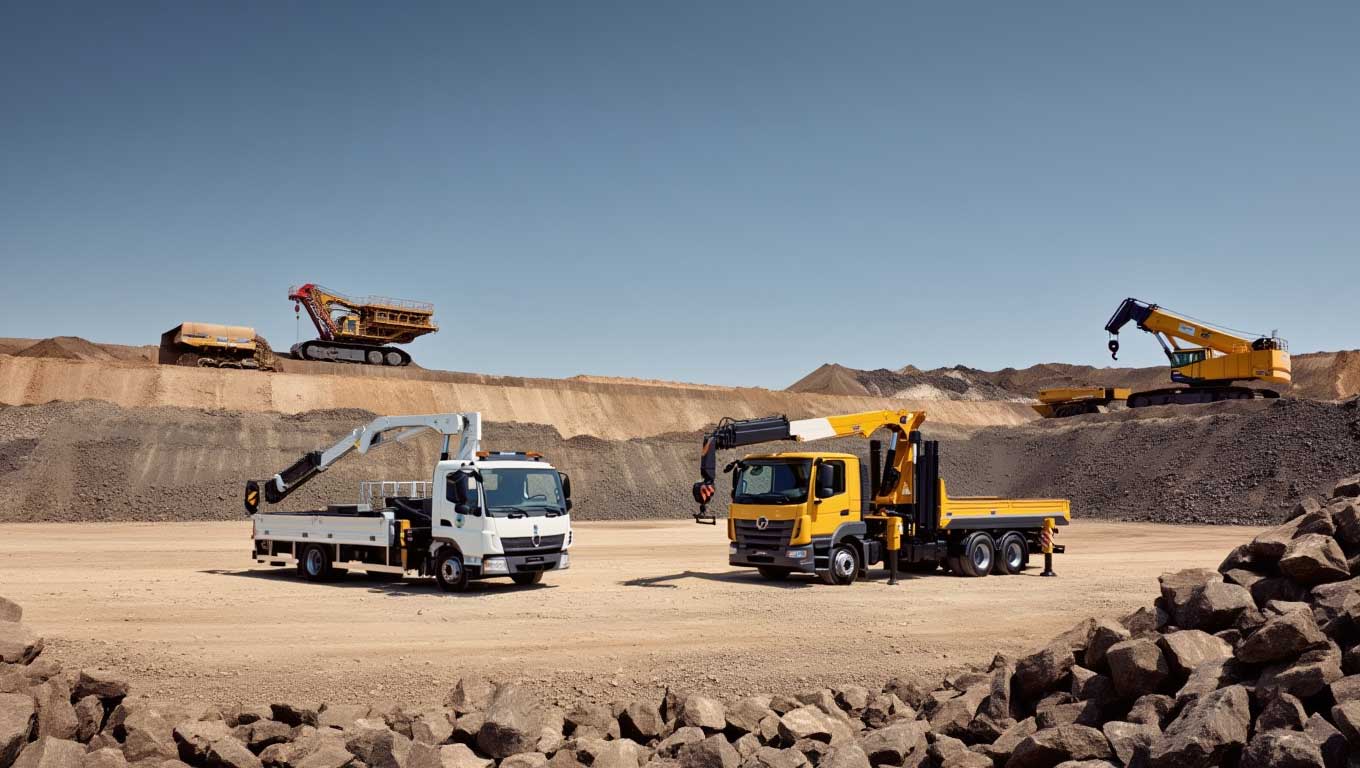

Bir vinç kendi başına yürüyorsa, seyyardır. Bir kamyon sırtında vinç taşıyorsa, vinç kamyondur.

Vinç Kamyon (Truck-Mounted Crane):
Normal kamyon veya kamyonet üzerine, sonradan monte edilen vinç sistemidir. Araç taşıma görevine ek olarak yük kaldırma amacı da kazanır. Bu tür araçlar “kamyon” sınıfındadır, iş makinesi değildir.

❗ Örnekler: Palfinger, Fassi, HMF gibi vinçlerin, Mercedes, Iveco, Ford gibi taşıyıcı araçlara monte edilmiş halleri.

2. TSE ve Proje Açısından Temel Farklar

• Seyyar Vinçler:
  Beton sahalarda, büyük kaldırma işlerinde, yüksek kule erişimi gereken durumlarda tercih edilir. Genelde yüksek tonajlı yükler ve geniş açılı operasyonlar için uygundur. Taşınabilir ama operasyona özel üretilmiştir.

• Vinç Kamyonlar:
  Hafif–orta seviye yükleme boşaltma işlerinde, malzeme taşıma + kaldırma kombinasyonu istenen işlerde tercih edilir. Maliyet ve esneklik avantajı vardır.

Vinç kapasitesi kağıt üzerindeki rakamdan ibaret değildir; vinç araca yanlış monte edildiyse, o tonaj asla kaldırılamaz.
